圖解氣動控制常用的元件

更新時間:2021-12-15    瀏覽次數:11049


氣動技術與其他的傳動和控制方式(如機械方式、電氣方式、電子方式、液壓方式)相比,優點如下:

1、氣動裝置結構簡單、輕便、安裝維護簡單。壓力等級低、故使用安全。

2、工作介質是取之不盡的空氣、空氣本身不花錢,排氣處理簡單,不污染環境,成本低。

3、輸出力以及工作速度的調節非常容易。

4、可靠性高,使用壽命長。

5、利用空氣的壓縮性,可貯存能量,實現集中供氣。

6、全氣動控制具有防火、防爆、防潮的能力。

7、由于空氣流動損失小,壓縮空氣可集中供應,遠距離輸送。

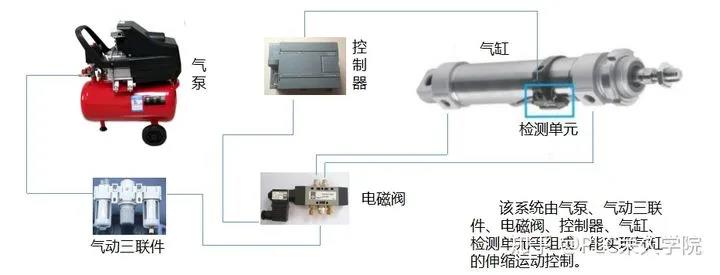

氣動控制系統構成圖

一個完整的氣動控制控制系統基本由氣壓發生器(起源裝置)、執行元件、控制元件、輔助元件、檢測裝置以及控制器等六部分組成。

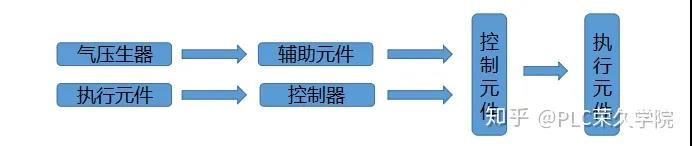

氣動控制系統基本組成功能圖

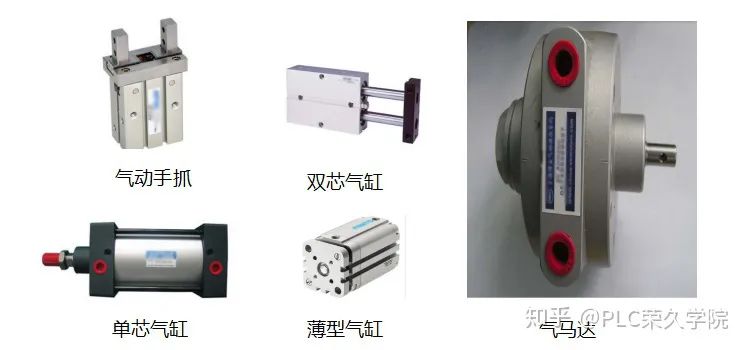

幾種常見的氣動執行元件實物圖

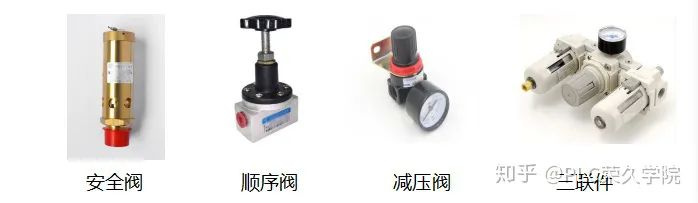

常用氣動壓力控制閥實物圖

在氣動控制系統中,控制元件控制和調節壓縮空氣的壓力、流量和流動方向,以保證執行元件具有一定的輸出力和速度,并按照設計的程序正常工作??刂圃饕袣鈩?dòng)壓力控制閥、方向控制閥和流量控制閥。

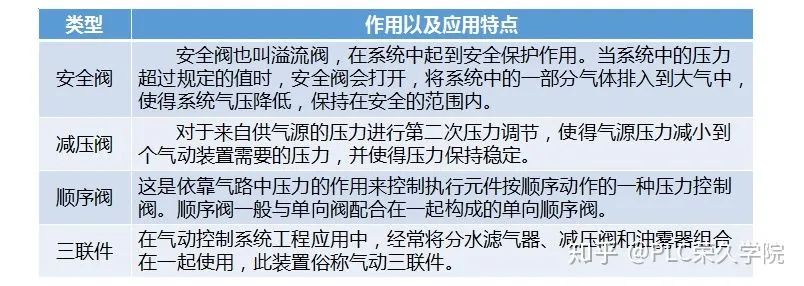

氣動壓力控制閥用來控制氣動系統中壓縮客氣的壓力,以滿足各種壓力需求或節能,將壓力減到每臺裝置所需要的壓力,并使壓力穩定保持在所需的壓力值上。

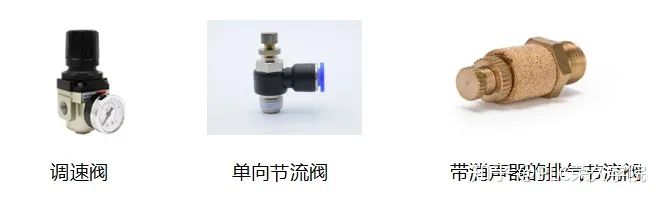

常用氣動流動控制閥實物圖

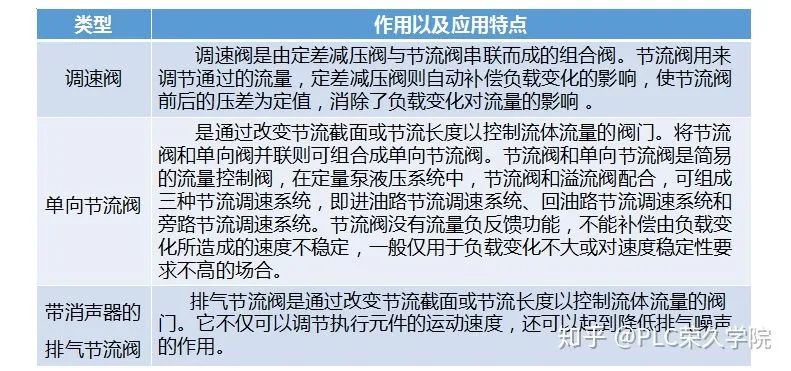

流量控制閥在氣動系統中通過改變閥的流通截面積來實現對流量的控制,已達到控制氣缸運動速度或者控制換向閥的切換時間和氣動信號的傳遞速度。流量控制閥包括調速閥、單向節流閥和帶消聲器的排氣節流閥。

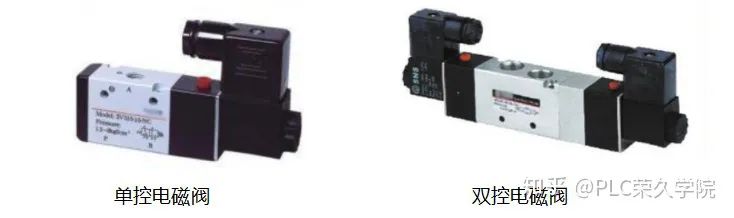

電磁控制換向發實物圖

電磁閥(Electromagneticvalve)是用電磁控制的工業設備,是用來控制流體的自動化基礎元件,屬于執行器,并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制,而控制的精度和靈活性都能夠保證。

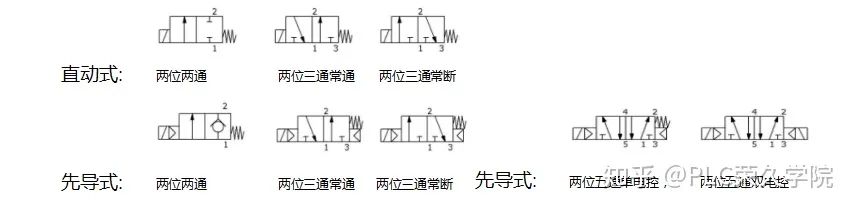

部分電磁換向閥的圖形符號

電磁閥是由電磁線圈和磁芯組成,是包含一個或幾個孔的閥體。當線圈通電或斷電時,磁芯的運轉將導致流體通過閥體或被切斷,以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成;閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上,閥體被封閉在密封管中,構成一個簡潔、緊湊的組合。我們?cè)谏a(chǎn)中常用的電磁閥有二位三通、二位四通、二位五通等。

前面的"幾位",你要看這個閥有幾種工作狀態,就可以說是幾位,如有氣動元件符號,就更好理解了,在圖符上代表閥體的正方形(內有箭頭或T線)有幾個就是幾位。而后面的"幾通",是代表在其中的一個正方形上有幾個點(和箭頭線還有T線相交的點),就是幾通。

圖形符號的含義一般如下:

1、用方框表示閥的工作位置,有幾個方框就表示有幾"位";

2、方框內的箭頭表示油路處于接通狀態,但箭頭方向不一定表示液流的實際方向;

3、方框內符號"┻"或"┳"表示該通路不通;

4、方框外部連接的接口數有幾個,就表示幾"通";

5、一般,閥與系統供油路或氣路連接的進油口/進氣口用字母p表示;閥與系統回油路/氣路連通的回油/回氣口用t(有時用o)表示;而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口;

6、換向閥都有兩個或兩個以上的工作位置,其中一個為常態位,即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時,油路/氣路一般應連接在換向閥的常態位上。

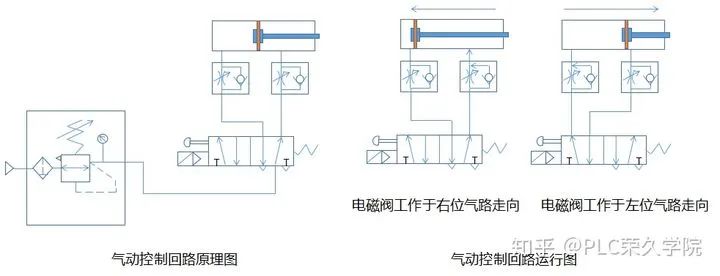

氣動控制回路原理圖及氣動控制回路運行圖
